01 术语
绝对压力：以绝对真空作为基准所表示的压力
相对压力：以大气压力作为基准所表示的压力
由于大多数测压仪表所测得的压力都是相对压力，故相对压力也称表压力。
真空度：当绝对压力小于大气压力时，可用容器内的绝对压力不足一个大气压的数值来表示。称为“真空度”。
绝对压力=大气压力+相对压力
真空度=大气压力—绝对压力
02 分类
按测量精确度
精密压力表：0.05、0.1、0.16、0.25、0.4级
一般压力表：1.0、1.6、2.5、4. 0级。
表盘上标识出压力等级。

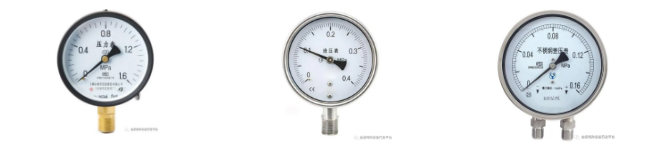

按测量基准
一般压力表：以大气压力为基准
绝压表：以绝对压力零为基准
差压表：测量两个被测压力之差。
按测量范围
真空表：用于测量小于大气压力的压力值
压力真空表：用于测量小于和大于大气压力的压力值
微压表：用于测量小于60000 Pa的压力值
低压表：用于测量0~6MPa压力值
中压表：用于测量10~60MPa压力值
高压表：
按显示方式
指针压力表
数字压力表
按使用功能
就地指示型压力表：一般压力表、真空压力表、耐震压力表、不锈钢压力表等都属于就地指示型压力表，除指示压力外无其他控制功能。
带电信号控制型压力表：
带电信号控制型压力表输出信号主要有：
1、开关信号（如电接点压力表）
2、电阻信号（如电阻远传压力表）
3、电流信号（如电感压力变送器，远传压力表，压力变送器等）
按测量介质特性
1.一般型压力表：
一般型压力表用于测量无爆炸、不结晶、不凝固对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力；
2.耐腐蚀型压力表
耐腐蚀型压力表用于测量腐蚀性介质的压力，常用的有不锈钢型压力表、隔膜型压力表等；
3.防爆型压力表
防爆型压力表用在环境有爆炸性混合物的危险场所，如防爆电接点压力表，防爆变送器等。
4.专用型压力表
按用途
普通压力表、氨压力表、氧气压力表、电接点压力表、远传压力表、耐振压力表、带检验指针压力表、双针双管或双针单管压力表、数显压力表、数字精密压力表等。
03 一般压力表测量范围
压力表
0～0.1； 0～0.16； 0～0.25； 0～0.4；
0～0.6； 0～1； 0～1.6； 0～2.5；
0～4； 0～6； 0～10； 0～16；
0～25； 0～40； 0～60； 0～100；
0～160； 0～250； 0～400； 0～600；
0~1000
真空表 -0.1～0
压力真空表
-0.1～0.06； -0.1～0.15； -0.1～0.3； -0.1～0.5；
-0.1～0.9； -0.1～1.5； -0.1～2.4
04 安装形式
05 接头螺纹规格
表盘直径D 螺纹规格
40 M10×1
60 M14×1.5
其它 M20×1.5
06 压力表选用
A级锅炉：精确度≥1.6级，其它＞2.5级。
量程：工作压力的1.5~3倍，最好为2倍。
表盘大小应保证作业人员能够清楚看到压力指示值。
07 压力表校验
应定期校验，刻度盘上划出指示工作压力的红线，并且注明下次校验日期。
校验后应当加铅封。
校验周期：按JJG 52-2013 《弹性元件式一般压力表、压力真空表和真空表》，可根据使用环境及使用频繁程度确定，一般不超过6个月。
08 安装
装设在便于观察和吹洗的位置，并且防止受到高温、冰冻和震动的影响。
锅炉蒸汽空间设置的压力表应当有存水弯管或其它冷却蒸汽的措施，热水锅炉用的压力表应当有缓冲弯管，弯管内径≥10mm。
压力表与弯管之间装设三通阀门，以便吹洗管路、卸换、校验压力表。
09 颜色警示标记
测量氧、氢、乙炔及其他可燃（助燃）性气体的压力表，应在分度盘上标示出被测介质的名称和被测介质的颜色警示标记。在压力表名称下面画一标示横线。
氧 天蓝色
氢 绿色
乙炔 白色
氨 黄色
其他可燃（助燃）性气体 红色
