压力管道安装资质咨询网

加为收藏   |   网站地图   |   联系我们

咨询热线：4006-010-725
小图标  当前位置  >  GC类工业管道安装许可证（资质）  >  哪些管道焊缝需要焊接后热处理？

哪些管道焊缝需要焊接后热处理？

文章录入：压力管道许可证咨询网  文章来源：压力管道人   添加时间：2021/4/16
GB50235的规定

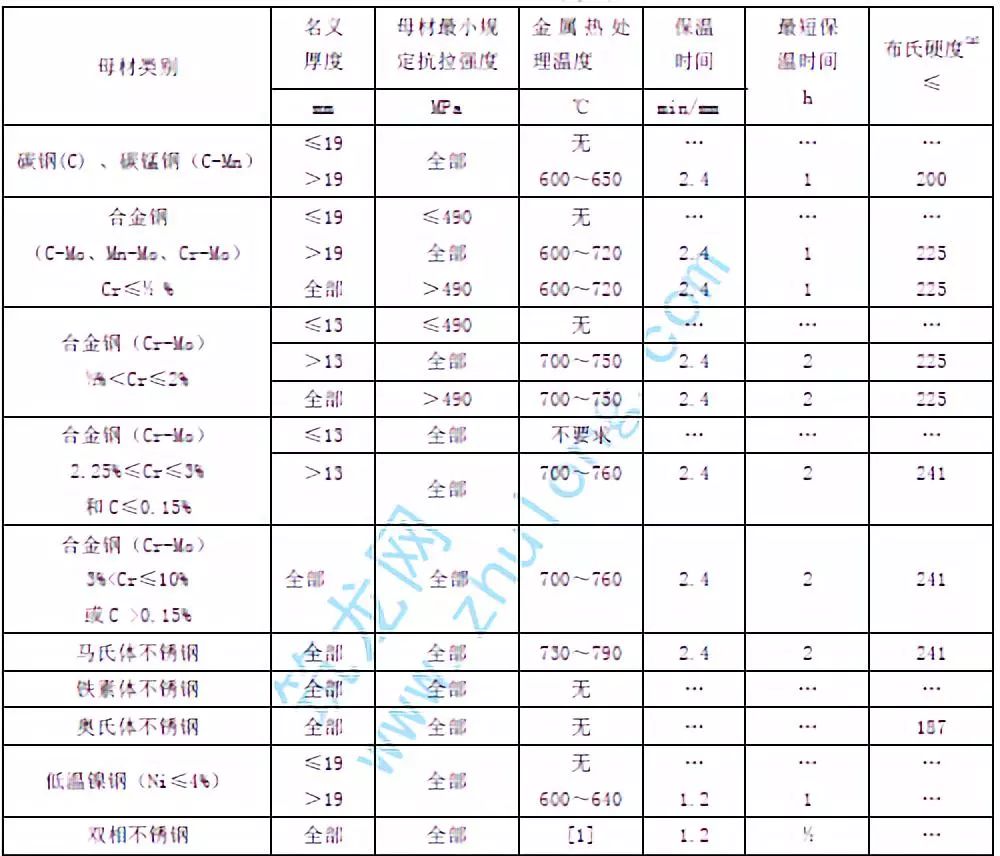

管道焊缝焊后热处理应符合设计文件的规定。设计文件无规定时，可按下表规定：
需要说明的是，为了突出重点，本文不讨论支管接管按上表执行热处理要求时的执行原则。那么问题结束了吗？显然没有！

例外之一
GB50235没说。但是，多年从事压力管道技术工作的人都知道，至少还有下列情况：

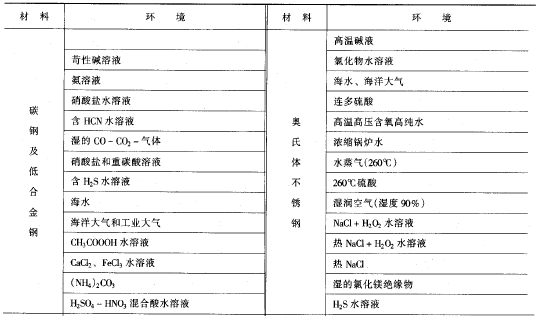

（1）有应力腐蚀倾向的焊缝应进行焊后热处理。那么，有应力腐蚀倾向的腐蚀环境有这些：
其中，常见的湿H2S应力腐蚀环境（就是采用碳钢抗HIC或SSC的场合）；碳钢与不锈钢用于碱液环境；碳钢用于氨水环境等，无论厚度是否满足本文表1的要求，均需焊后热处理，以减小焊接残余应力，避免应力腐蚀。
（2） 对容易产生焊接延迟裂纹的钢材，焊后应及时进行热处理。其中，容易产生焊接延迟裂纹的钢材主要是低合金高强度结构钢。主要有：15MnVR，15MnNbR、13MnMoNbR等，在压力管道领域均不常见。

例外之二
稳定化奥氏体不锈钢焊缝应进行焊后稳定化处理。一般来说，设计温度≥350℃的稳定化不锈钢，应进行焊后稳定化处理。稳定化温度900℃±10℃，每25mm壁厚保温2小时，空冷。
