供热管网各参数常用计算公式(图)

文章录入:压力管道许可证咨询网  文章来源:压力管道许可证咨询网  添加时间:2020/12/15

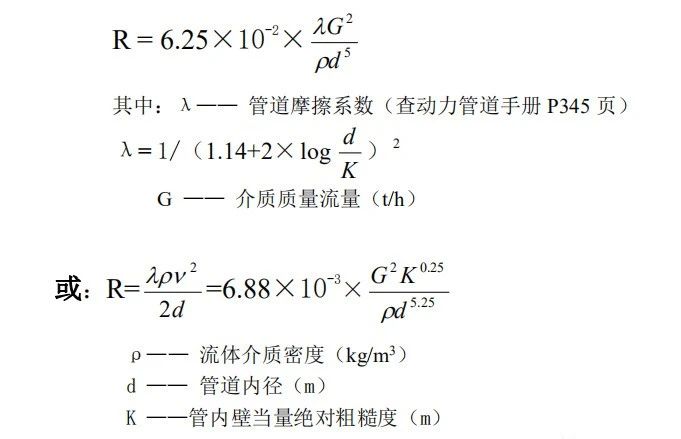

1、比摩阻R(P/m)——集中供热手册P196

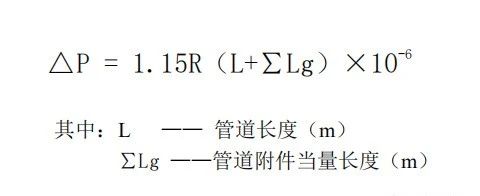

2、管道压力降△P(MPa)

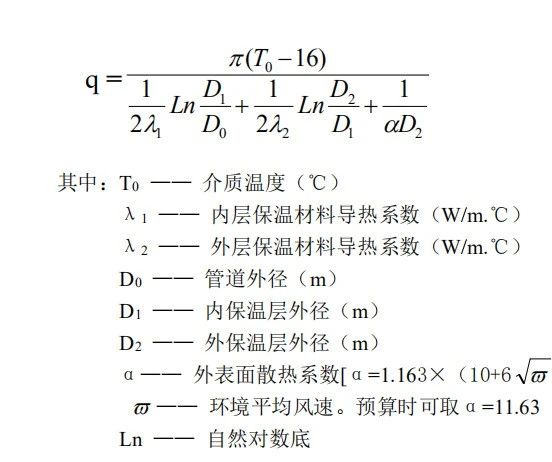

3、管道单位长度热损q(W/m)

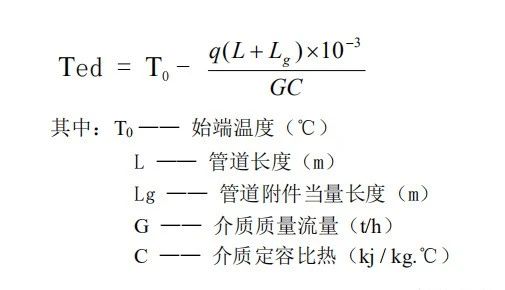

4、末端温度Ted(℃)

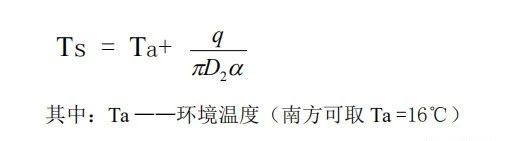

5、保温结构外表面温度Ts(℃)



6、管道冷凝水量(仅适用于饱和蒸汽)GC(t/h)

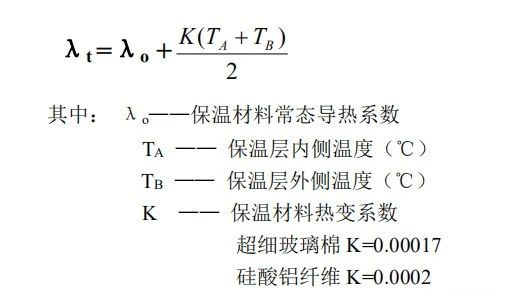

7、保温材料使用温度下的导热系数λt(W/m.℃)

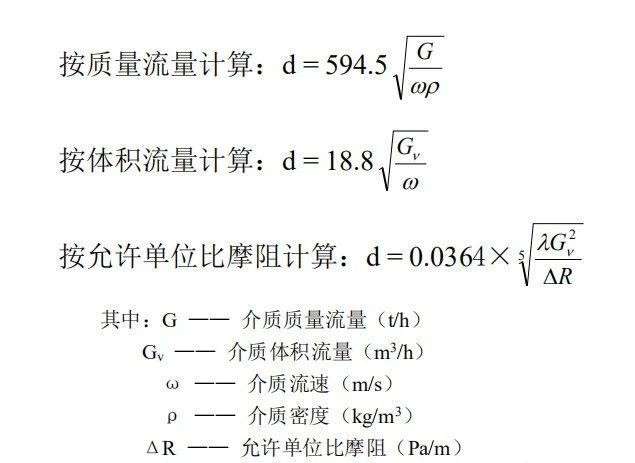

8、管道直径选择d(mm)

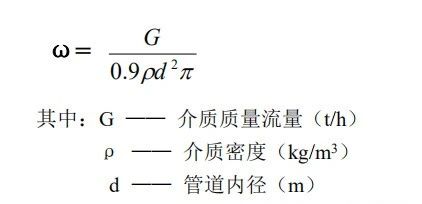

9、管道流速ω(m/s)



10、安全阀公称通径(喉部直径)选择DN(mm)
